主要用途：

用于穿越公路、鐵路、河流，湖泊，建筑物等障礙物鋪設長距離的石油和通信線路管道。

施工原理：

定向鉆進法是將石油工業的定向鉆進技術和傳統的管線施工方法結合在一起的一項施工新技術。按預先設定的地下鋪

管軌跡鉆一個小口徑先導孔，隨后在先導孔出口端的鉆桿頭部安裝擴孔器回拉擴孔，當擴孔至尺寸要求后，在擴孔器的后

端連接旋轉接頭、拉管頭和管線，回拉鋪設地下管線。

適用范圍：
1.管徑為50mm-800mm 2.管線一次性穿越可達1000m
3.管材為鋼管，PE管 4.適應一般巖石層，土層

施工流程：

地質勘探、規劃和設計鉆孔軌跡、配制鉆液、鉆先導孔、回拉擴孔、回拉鋪管。

施工優點：

1．穿越施工具有不會阻礙交通、不會破壞綠地、植被、不影響居民的正常生活和工作秩序，解決了傳統開挖施工對

居民生活的干擾，對交通、環境、周邊建筑物基礎的破壞和不良影響。

2．穿越精度高，易于調整敷設方向和深埋管線，弧形敷設距離長、完全可以滿足設計要求深埋并且可以使管線繞過

地下障礙物。

3．與其它施工方法比較，進出場地速度快，施工場地可以靈活調整，施工占地少工程成本低，造價低施工速度快。

4．不損壞江道路的基礎結構，施工不受季節限制，具有施工周期短、使用人員少、成功率高施工安全可靠等特點。

注：沙卵石層不能施工

■ 定向鉆穿越施工具有不會阻礙交通，不會破壞綠地，植被，不會影響商店，醫院，學校和居民的正常生活和工作秩序 管道定向鉆機，解決了傳統開挖施工對居民生活的干擾，對交通，環境，周邊建筑物基礎的破壞和不良影響。
■ 現代化的穿越設備的穿越精度高，易于調整敷設方向和埋深，管線弧形敷設距離長，可以滿足設計要求埋深，并且可以使管線繞過地下的障礙物。
■城市管網埋深一般達到三米以下，穿越河流時，一般埋深在河床下 9—18米，所以采用水平定向鉆機穿越，對周圍環境沒有影響，不破壞地貌和環境，適應環保的各項要求。
■ 采用水平定向鉆機穿越施工時，沒有水上、水下作業，不影響江河通航，不損壞江河兩側堤壩及河床結構 定向鉆機施工，施工不受季節限制，具有施工周期短人員少、成功率高施工安全可靠等特點。
■ 與其它施工方法比較，進出場地速度快，施工場地可以靈活調整，尤其在城市施工時可以充分顯示出其優越性，并且施工占地少工程造價低 定向鉆機廠商， 施工速度快。
■ 大型河流穿越時，由于管線埋在地層以下 9—18mm，地層內部的氧及其他腐蝕性物質很少，所以起到自然防腐和保溫的功用，可以保證管線運行時間*長。

1、施工開工前 , 專職安全員必須對施工區內的周圍環境、地下管線、地質情況進行全面考察和詳細了解。對穿越區內地下管線、防空設施、水渠等必須熟知位置、走向、深度 , 在施工組織設計中要采取相應技術措施 , 確保施工安全 , 對鉆進工作區內的地下管線、防空設施等指令專人妥善處理。

2、開工前 ,向施工人員認真地進行安全技術措施交底 ,在整個施工過程中有效的貫徹執行施工組織設計中的安全技術措施 , 同時必須建立安全技術交底制度 , 必須防止那種只講形式 , 不求實際效果的作法。

3、穿越工程開始前 , 對定向鉆進行試鉆 , 并進行設備調試運轉 , 對定位系統進行調校 , 發現異�，F(xiàn)象及時研究處理 , 確認安全可靠后方可施工。

4、施工人員必須戴安全帽 , 上下鉆桿時必須戴防護手套 , 應注意安全 , 防止事故發生。

5、穿越過程中 , 司鉆手注意壓力表的指數 , 發現異常立即停機檢查 , 特別是壓力突然上升 , 經檢查排除故障后方可繼續施工。

6、在穿越過程中 , 定向手時刻注意鉆桿的穿越方向、深度。如發生偏差 , 及時進行糾偏 , 確保鉆桿沿設計穿越曲線進行鉆進。如發生卡鉆現場 , 立即撤出卡鉆區 , 停鉆檢查 , 找出解決方法 , 確保安全后方可施工。

7、機械開挖時 , 施工人員應站在安全區。人工開挖時 ,使用工作應牢固 , 作業人員應保持安全距離。挖土前根據挖土深度及地質情況做好邊坡放坡或邊坡支護工作。施工材料和施工設備不要放置在坑邊 , 否則就必須對土坑邊坡采取加圍措施。在雨季施工要注意基坑周圍的排水。

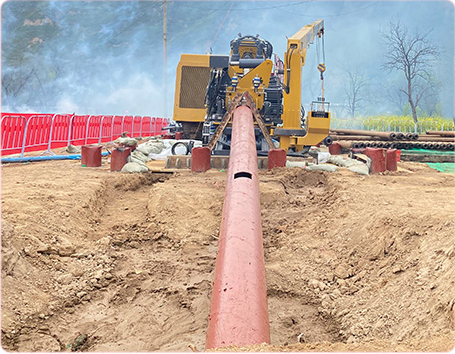

8、拖管前 , 均應由項目經理檢查吊裝設備及輔助設施是否安全無損 , 安全可靠 , 拖管工序有專人指揮 , 嚴禁管了下方有人。
